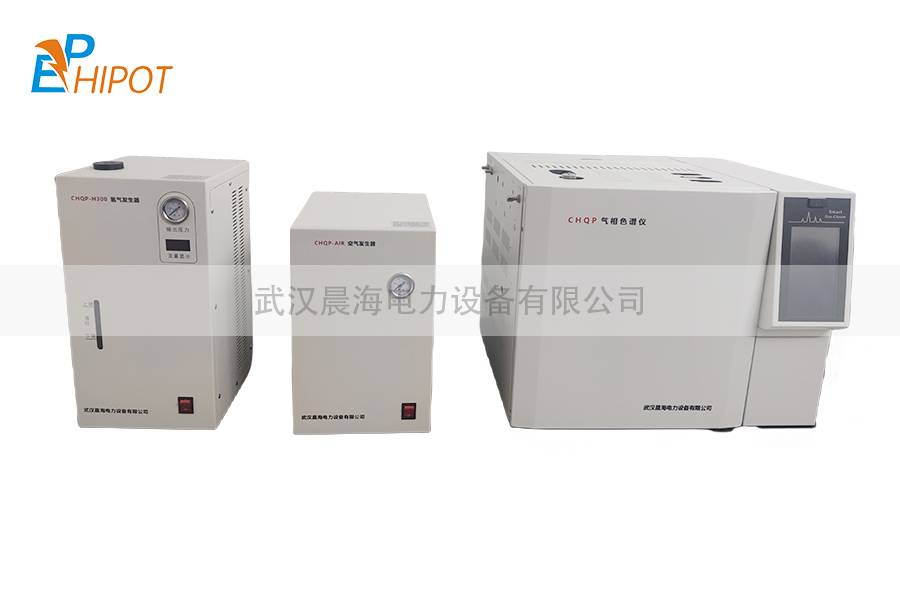

变压器油色谱仪是用色谱法测定变压器油中溶解气体的组分含量，是发供电企业判断运行中的充油电 力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制 造厂家对其设备进行出厂检验的必要手段。
适用于电力系统绝缘油中溶解气体组份含量的测定，一次进样即可完成绝缘油中溶解的 7 种气体组分 含量的全分析， 其对乙炔的最小检测浓度达 0.01ppm，稳定时间小于 40 分钟基线平稳。
检测对象组成： H2、CO、CO2、CH4、C2H4、C2H6、C2H2
控制面板采用 7 寸彩色触摸屏设计， 显示直观，内容丰富，操作方便。
自主研发的电子式气路控制系统，控制精度更高更精确， 具有恒流、恒压、程序压力和流量等多种 控制模式， 实现了仪器的全面数字化和智能化，保证了分析结果的重复性和准确性。
采用三检测器信号同时输出的色谱流程， 分离效果好，灵敏度高。
智能化自诊断功能， 程序能对电路自身故障做出诊断和保护， 当载气漏气或断气时，桥电流会自动 断开， 提高了仪器可靠性
仪器具有开机自检、自动升温、 FID 点火及 TCD 加桥流等智能化操作程序， 开机后几乎不需要任何操 作，就能够迅速达到稳定状态， 进行样品分析。
可通过网络远程操作仪器、观察谱图、 查询数据、远程校准， 并可将多台主机组成一个网络系统，实 现资源共享，利用强大软件数据模型和远程专家会诊，给出诊断意见。
| 序号 | 名 称 | 性能描述 | 数量 |
| 一、变压器油色谱专用分析仪 | |||
| 主机 | 7 寸彩色触摸屏显示，中英文切换， 智能化人机对话 | 1 台 | |
| 温度控制：室温以上 4℃~450℃,选用液氮制冷：-80℃-400℃ | |||
| 柱箱温控精度： ±0.02℃ | |||
| 显示精度： 0.1℃ | |||
| 柱箱程升速率： 任意阶平台程序升温，最高可达 120℃/min | |||
| 程序升温重复性：≤1% | |||
| 氢火焰检测 器（FID） | 最高使用温度 400℃ | 2 套 | |
| 检测限：5×10-12g/s（正十六烷） | |||
| 基线漂移： ≤1×10-13A/30 min(仪器稳定 2 小时后) | |||
| 基线噪音： ≤2×10-14A | |||
| 动态线性范围： 107 | |||
| 热导池检测 器（TCD） | 最高使用温度 300℃ | 1 套 | |
| 灵敏度：S 值≥9000mv.ml/mg(苯) | |||
| 基线漂移： ≤50uv/30min | |||
| 基线噪音： ≤10uv | |||
| 动态范围： 105 | |||
| 色谱柱 | 变压器油专用， 一根测定 H2、CO、CO2，一根测定 CH4、C2H4、 C2H6、C2H2，一根为 TCD 参比柱 | 3 根 | |
| Ni 转化炉 | 将微量 CO CO2 转化为 CH4 在 FID 中响应 | 1 套 | |
| 二、数据工作站 | |||
| 工作站 | 变压器油色谱专用工作站 | 1 套 | |
| 计算机 | 电脑＋打印机 | 1 套 | |
| 三、配套 | |||
| 氢气发生器 | 液碱氢气发生器，最大流量 300ml/min | 1 台 | |
| 空气发生器 | 三级无油压缩空气， 最大流量 2L/min | 1 台 | |
| 高纯氮气 | 99．999%，40L 带减压阀 | 1 瓶 | |
| 标气 | 含国家规定的七组分溶解气体， 4L，带减压阀 | 1 瓶 | |
| 多功能振荡 仪 | 恒温 50℃, 振荡 20min，静止 10min，振荡频率 275±5 次/min， 振幅 35±3mm。8 工位 | 1 台 | |
