概 述

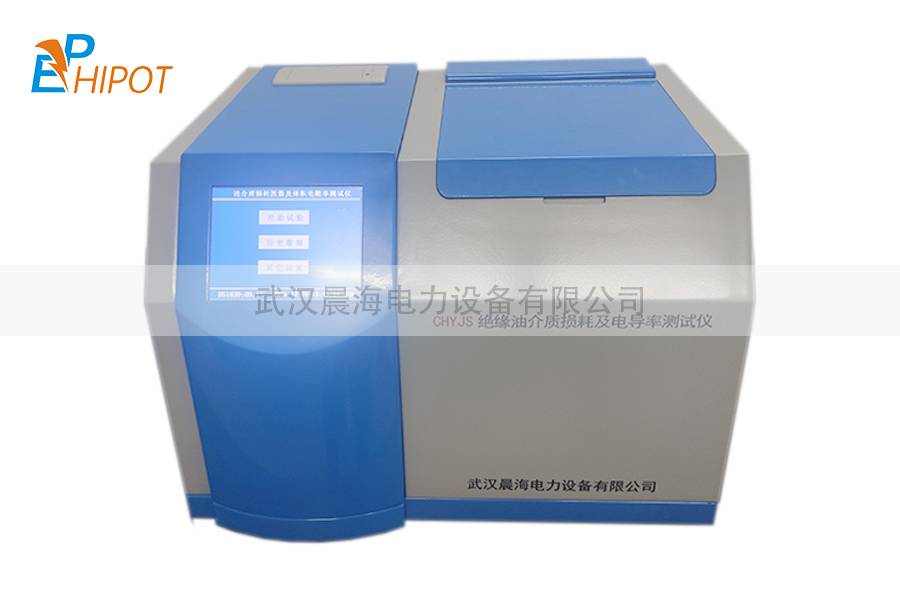

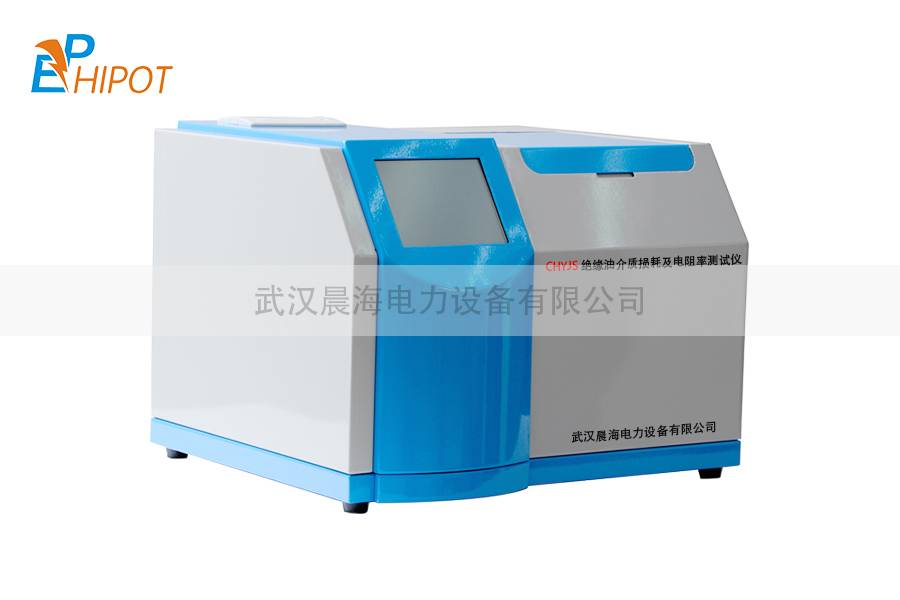

本款全自动绝缘油介质损耗及电阻率测试仪 依据 GB/T5654-2007《液体绝缘材料 相对 电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质 损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、 介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采 用全数字技术，全部智能自动化测量，配备了大屏幕 5.7 寸 TFT 纯彩液晶触控显示器，全中文菜单，测试结果可以自动存储并打印输出，操作人员不需专业培训就能熟练使用。

功能及特点

（1）油杯采用符合国标 GB/T5654-2007 的三电极式结构，极间间距 2mm，可消除杂散电容及泻漏对介损测试结果的影响。

（2）仪器采用中频感应加热， PID 控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。

（3）内部标准电容器为 SF6 充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。

（4）交流试验电源采用 AC-DC-AC 转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行。

（5）完善的保护功能。 当有过压、过流、高压短路时， 仪器能迅速切断高压， 并发出警告信息。当温度传感器失效或没有连接时， 发出警告信息。在中频感应加热炉内设有限温继电器， 当温度超过 120度时， 继电器释放， 加热停止。

（6）试验参数设置方便。温度设置范围 0～120℃,交流电压设置范围200～2200V，直流电压设置范围 0～500V。

（7）采用大屏幕 TFT纯彩液晶触控显示器， 显示清晰。只需简单设置， 仪器即可自动进行测试。并自动存储和打印测试结果。

（8）自带实时时钟，测试日期、时间可随测试结果保存、显示、打印。

（9）空电极杯校准功能。测量空电极杯的电容量和介质损耗因数， 以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。

（10）仪器以 RAM9平台为核心，测试精度高、速度快。
